產品簡介

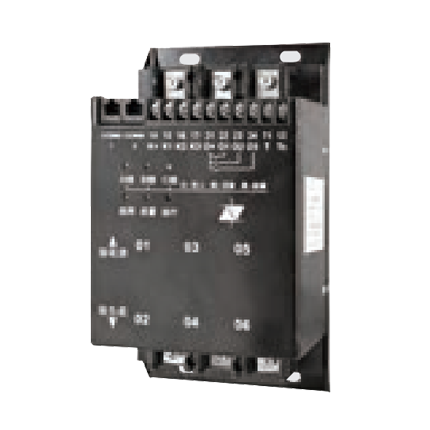

RDNKD 可控硅無觸點開關適用于頻率 50Hz/60Hz, 額定電壓 0.22~0.525KV 的低壓供電系統中 , 對并聯電容器進行快速投切的功

率器件，集成了晶閘管模塊、隔離觸發電路、保護電路及散熱裝置等元件，當無功補償控制器發出投、切信號時，無觸點開關晶閘管導

通、截止，控制電容器投入、切除；采用零電壓時導通；零電流時分段技術，投切過程無涌流電流，無沖擊電壓，工作時無噪音，允許

頻繁投切，并具有缺相保護，自動識別相序、過溫保護等功能，可進行三相共補或分相補償。

執行標準：GB/T 29312-2012 低壓無功功率補償投切裝置

GB 14048.4-2010 低壓開關設備和控制設備

功能特點

● 動成熟穩定的抗干擾電路設計，確保調節器長期穩定工作；

● 選用優質大功率、高耐壓（反向耐壓 1600V）可控硅模塊，經多年實際項目運行，其工作穩定可靠；

● 使用壽命達 10 萬小時以上，免維護、動態響應時間：≤ 20 毫秒；

● 實現過零投切，投入涌流≤ 2 倍額定電流，延長電容器使用壽命；

● 能適應負荷快速變化的場合例如點焊機，軋鋼機，橡膠密煉機等；

● 保護功能：缺相保護，過溫保護；

● 控制信號輸入端采用光電隔離，更安全；

● 分補型是 A、B、C 三相一體，配備各相的控制端；

● 電磁兼容性：EFT 群脈沖試驗，4000V 的 A 級（國際標準*********）；

● 強大的抗干擾能力；

● 元件布局合理、結構設計緊湊；

● 接線、安裝方便，調試簡單。

使用條件

● 使用條件海拔高度不高于 2000 米；

● 環境溫度 -25℃～ +55℃；

● 空氣濕度在 40℃時不超過 50%，20℃時不超過 90%；

● 周圍環境無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在；

● 安裝地點無劇烈震動。
