產品簡介

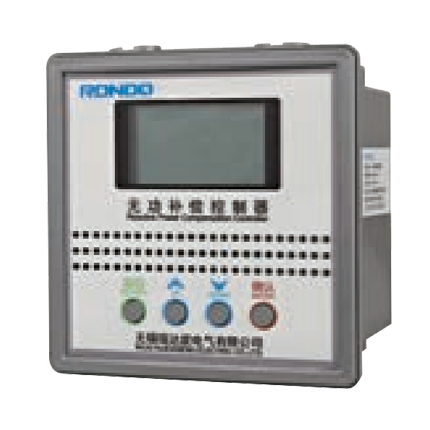

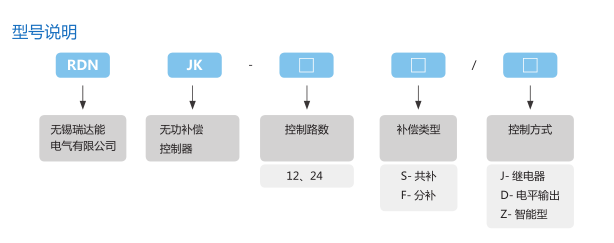

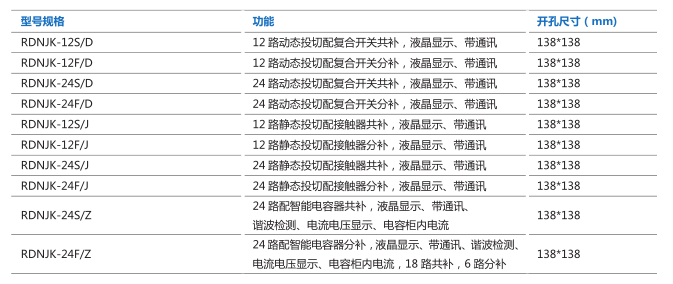

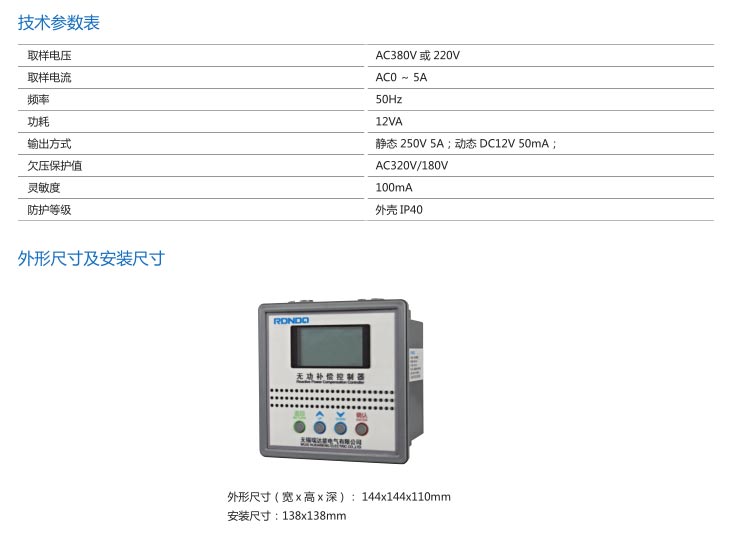

RDNJK 無功功率自動補償控制器（簡稱：無功補償控制器）采用 32 位超強抗干擾 ARM 和內、外雙“看門狗”設計，配以高精度的電量芯

片，該控制器采用無功功率或功率因數為控制物理量、無功趨勢預測和延時多點采樣技術，有效避免投切震蕩。具有過電壓、欠電壓、缺相保護、

諧波監測、低流保護、過溫保護等功能，一旦超過預警數值，速切電容器，數據通信接口。可與補償電容器連接補償電網中的無功損耗、提高功

率因數、降低線損、提高電網的負載能力和供電質量。適應于低壓配電系統中的靜態補償、動態補償、混合補償、智能補償。

執行標準：

JB/T 9663-2013 低壓無功功率自動補償控制器

DL/T 597-1996 電力工業無功補償成套裝置質量檢驗

功能特點

● 采樣測量功能

配電網三相電壓，進線柜三相電流、三相功率因數、三相有功功率和無功功率；

配電網三相電壓 3~19 次諧波幅值，三相電壓、電流諧波總畸變率；

三相電容柜電流及電流總畸變率；

配電網頻率，環境溫度等。

● 采樣測量功能參數顯示功能

大屏點陣 LCD 液晶，高亮 LED 背光，低功耗高清晰度；

中（英）文顯示，參數一目了然；

屏保狀態下，自動輪顯各參數，無需按鍵查詢，方便直觀；

面板雙色 LED 顯示電容狀態，所有智能電容器投 / 切 / 故障等狀態全顯示。

● 參數設置功能

過壓值、欠壓值、過溫度值、諧波門限等保護定值的設置；

延時時間、投入門限、切除門限、功率因數上、下限等投切限值的設置；

電流、電壓互感器變比的設置；

通訊地址、波特率等通訊參數設置。

● 控制功能

手動、自動控制方便切換；

根據測量到的各電網參數，控制電容器投切；

功率因數低于投入門限時，根據無功功率值投入相應電容，當功率因數高于切除門限時，切除相應的電容；

相同容量的電容循環投切，不同容量的電容按編碼投切，提高補償精度。

● 保護功能

電壓超限保護，當系統電壓超過設定上、下限值時，報過壓或欠壓故障，并快速切除電容器并閉鎖控制

諧波超限保護，超過諧波保護定值，快速切除電容器并閉鎖控制；

溫度超限保護，當環境溫度超過設定溫度門限時，快速切除電容器并閉鎖控制；

低負荷保護，當測量到變壓器負荷小于 4% 時，切除電容并閉鎖控制，防止過補償及故障運行。

● 信號功能

各臺電容器投運、退運狀態信號顯示；

各臺電容器容量信號顯示；

配電參數越限信號（過、欠壓等）顯示。

● 通訊功能

RS-485 與智能電容器、復合開關等通訊，交換數據；

RS-485 可與 DTU 或上位機通訊，可供抄表及設置參數；

GPRS 遠程數據通訊，可遠程管理。

使用條件

● 海拔高度不高于 2000 米；

● 環境溫度 -25℃～ +55℃；

● 空氣濕度在 40℃時不超過 50%，20℃時不超過 90%；

● 周圍環境無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在；

● 安裝地點無劇烈震動。
